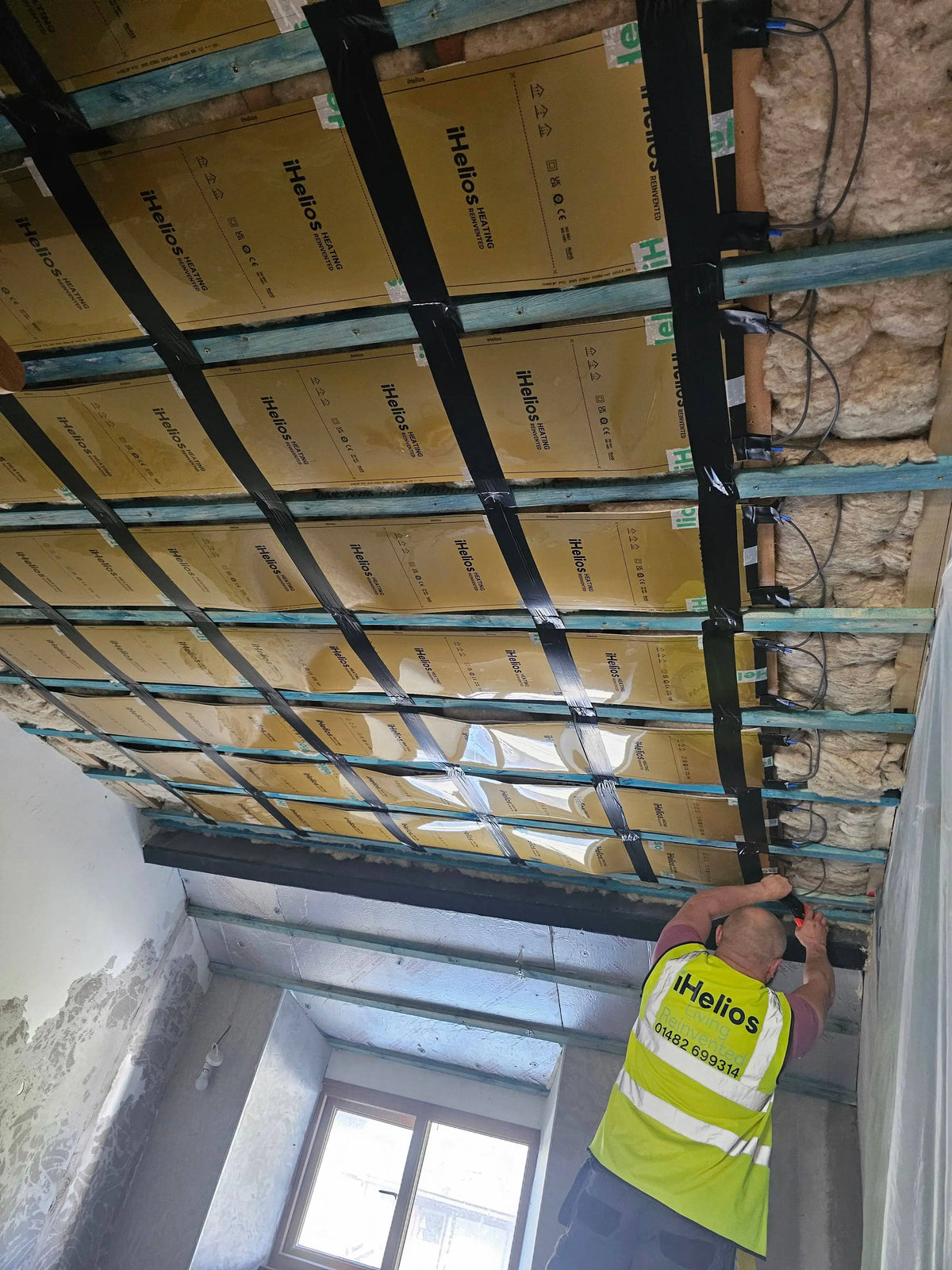

Zakończona instalacja ogrzewania na podczerwień musi zostać przetestowana i uruchomiona przed oddaniem do eksploatacji. Potwierdza to, że zainstalowane obciążenie folii grzewczej jest zgodne z projektem systemu oraz że obwód, elementy sterujące i urządzenia zabezpieczające są prawidłowo dobrane.
Wszelkie pomiary elektryczne, połączenia końcowe oraz certyfikacja muszą zostać wykonane przez wykwalifikowanego elektryka zgodnie z aktualnym wydaniem normy BS 7671 oraz odpowiednimi instrukcjami producenta.
1. Obliczanie planowanej mocy folii grzewczej
Jeśli moc znamionowa folii grzewczej jest podana w watach na metr bieżący, oblicz planowaną moc za pomocą wzoru:
P (W) = L (m) × Pf (W/m)
Gdzie:
-
P = planowana całkowita moc zainstalowanej folii grzewczej, w watach
-
L = całkowita długość zainstalowanej folii, w metrach
-
Pf = moc znamionowa wybranej folii grzewczej, w watach na metr
Jeśli produkt jest określony w watach na metr kwadratowy, należy użyć zainstalowanej powierzchni grzewczej:
P (W) = A (m²) × Pf (W/m²)
Elektryk musi potwierdzić, że obliczony prąd projektowy nie przekracza znamionowej obciążalności termostatu, urządzenia przełączającego, przewodów obwodowych ani urządzenia zabezpieczającego.
W razie potrzeby należy podzielić instalację na odpowiednie strefy grzewcze lub sterować obciążeniem za pomocą stycznika o odpowiedniej mocy znamionowej.

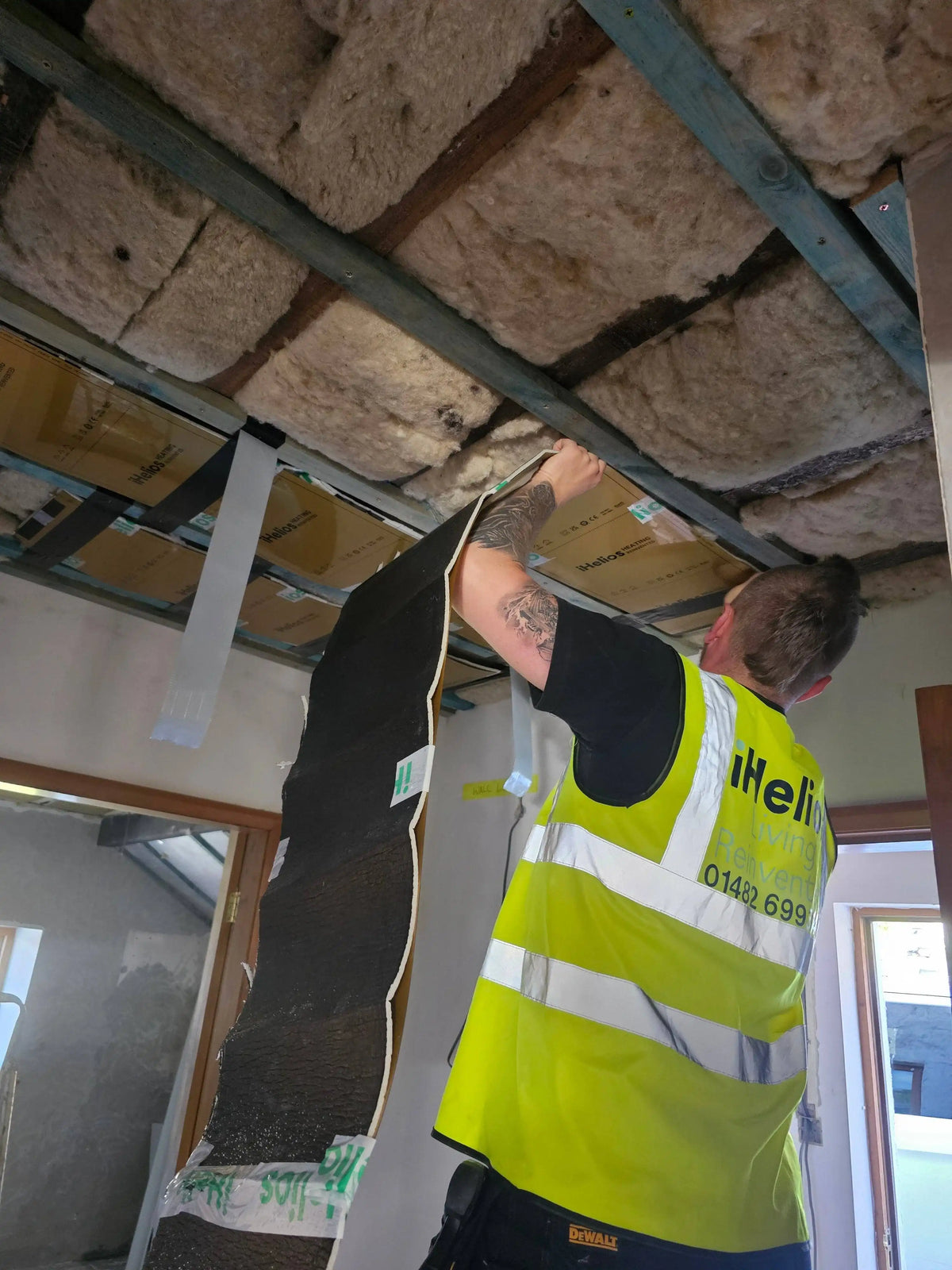

2. Przykład: 12 metrów folii grzewczej iH405
Dwa odcinki czterometrowe i dwa odcinki dwumetrowe zapewniają całkowitą zainstalowaną długość 12 metrów.
Folia grzewcza iH405 ma moc znamionową 110 W/m:
P = 12 m × 110 W/m = 1320 W
Przy uwzględnieniu tolerancji mocy ±10%, dopuszczalny obliczony zakres wynosi:
- Dolna granica: 1188 W
- Górna granica: 1452 W
3. Sprawdzenie mocy na podstawie zmierzonej rezystancji
Przy bezpiecznie odizolowanym obwodzie należy zmierzyć całkowitą rezystancję podłączonej folii grzewczej za pomocą odpowiedniego sprzętu pomiarowego. Oddzielnie należy zarejestrować zmierzone napięcie zasilania.
Oblicz moc równoważną za pomocą wzoru:
P = U² ÷ R
Gdzie:
-
P = obliczona moc, w watach
-
U = zmierzone napięcie zasilania, w woltach
-
R = zmierzona rezystancja, w omach
Na przykład, jeśli zmierzona rezystancja wynosi 41,5 Ω, a napięcie zasilania użyte do obliczeń wynosi 240 V:
P = 240² ÷ 41,5 = 1388 W
Obliczona moc 1388 W mieści się w dopuszczalnym zakresie 1188–1452 W. Wynik jest zatem zadowalający.
4. Tabela rezystancji folii grzewczej
Przybliżona rezystancja dla jednego metra folii grzewczej przy podanej mocy znamionowej wynosi:
Folia grzewczaSzerokośćMoc znamionowaPrzybliżona rezystancja dla 1 miH403300 mm66 W/m872 ΩiH405500 mm110 W/m523 ΩiH4101000 mm220 W/m261 Ω
W przypadku wielu odcinków folii połączonych równolegle, całkowita rezystancja maleje wraz ze wzrostem zainstalowanej długości.
Należy użyć następującego wzoru:
R nominalna = R 1m ÷ całkowita zainstalowana długość (m)
Dla 12 metrów folii grzewczej iH405:
R nominalna = 523 Ω ÷ 12 = 43,6 Ω
Zastosowanie prostej tolerancji rezystancji ±10% daje przybliżony dopuszczalny zakres:
- Dolna granica: 39,2 Ω
- Górna granica: 47,9 Ω
Zmierzona rezystancja 41,5 Ω mieści się w tym zakresie i jest zatem zadowalająca.
Ważne informacje dotyczące bezpieczeństwa
Rezystancję można mierzyć wyłącznie w odizolowanym i pozbawionym napięcia obwodzie.
Dokumentacja z uruchomienia powinna zawierać:
- Model folii grzewczej i moc znamionową
- Całkowitą zainstalowaną długość folii
- Planowaną moc całkowitą
- Obliczony prąd projektowy
- Zmierzone napięcie zasilania
- Zmierzona rezystancję
- Wyniki testu rezystancji izolacji
- Kontrolę działania termostatu i układu sterowania
- Szczegóły obwodu i urządzenia zabezpieczającego
- Końcową certyfikację elektryczną
Wszystkie końcowe połączenia elektryczne, testy i certyfikacja muszą zostać wykonane przez wykwalifikowanego elektryka.
